耐震不銹鋼壓力表系列
產品名稱:
耐震不銹鋼壓力表系列型號:
Y-40B/50B/60B /75B/100B/150B-Z價格:
電話聯系0510-82730027最小起訂量:
1
產品摘要:
耐震不銹鋼壓力表在表體內充裝阻尼液并且加裝阻尼裝置，使壓力表起到減震、抗震的作用，適應劇烈振動環境，耐受脈動介質及沖擊載荷。耐震不銹鋼壓力表全部采用不銹鋼材料制造，主要零件采用不銹鋼SUS316L材料，適用于有腐蝕性氣體環境，可檢測腐蝕性較強介質的壓力或真空，壓力表指示穩定清晰。廣泛應用于石油、化工、機械、冶金等工業部門壓力測量。本公司可根據用戶需要，設計、制造特殊用途的耐震不銹鋼壓力表產品，歡迎來人來電、來函洽談！
- 產品描述

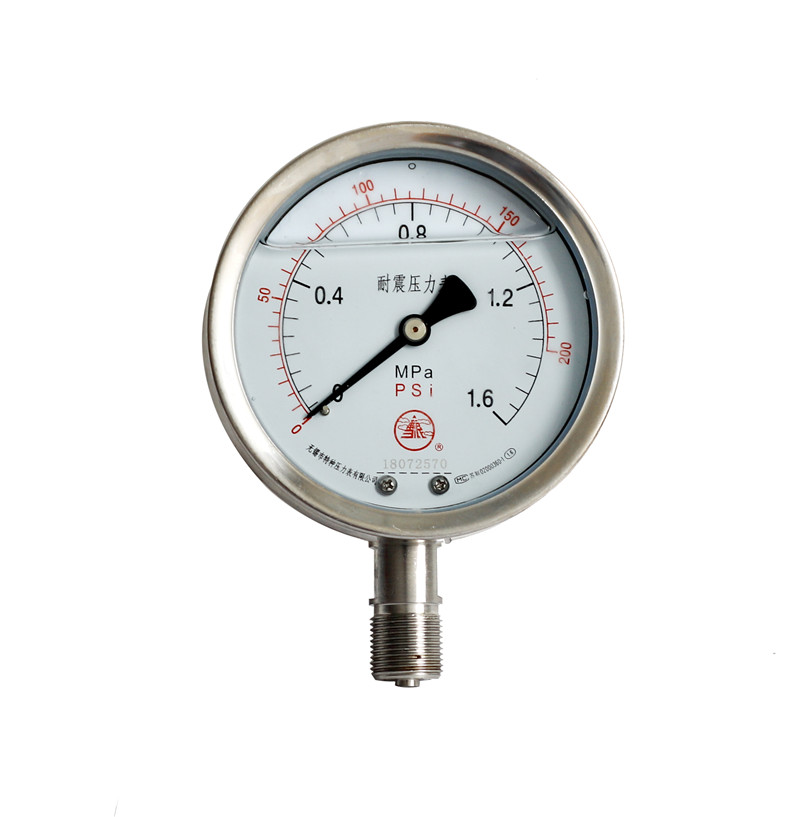

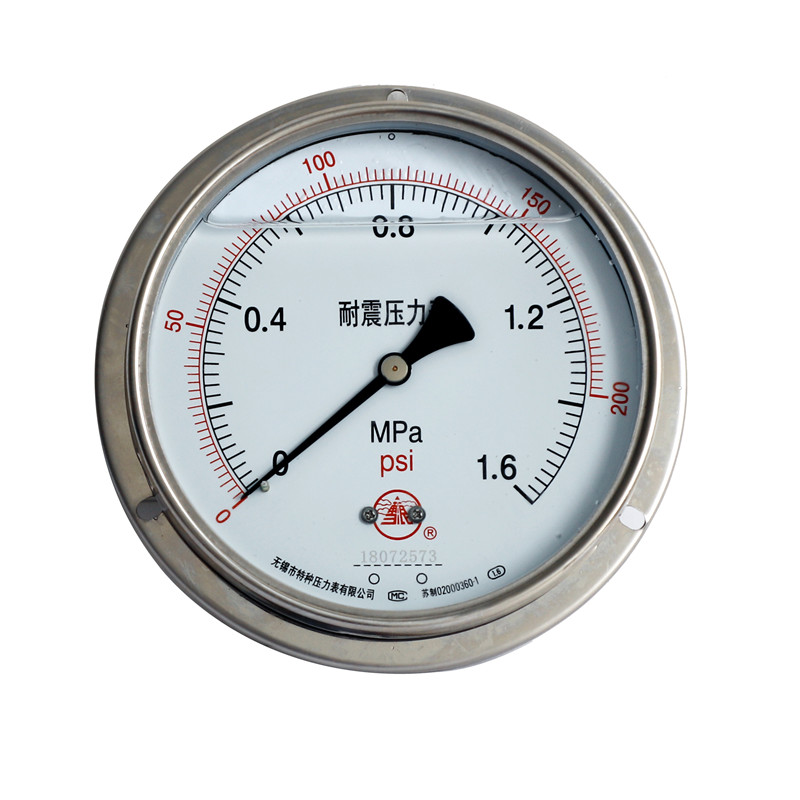

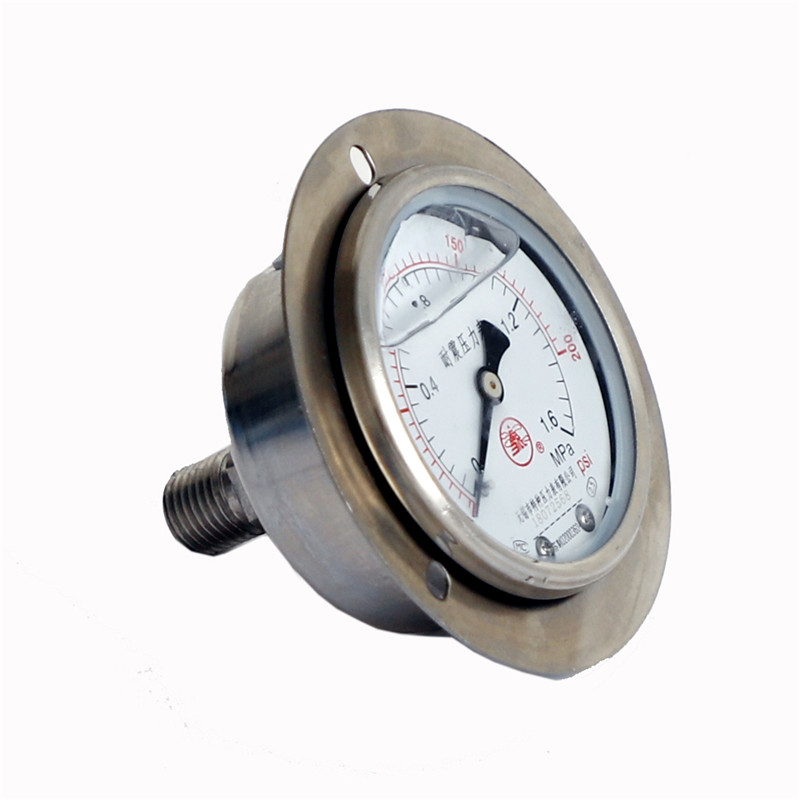

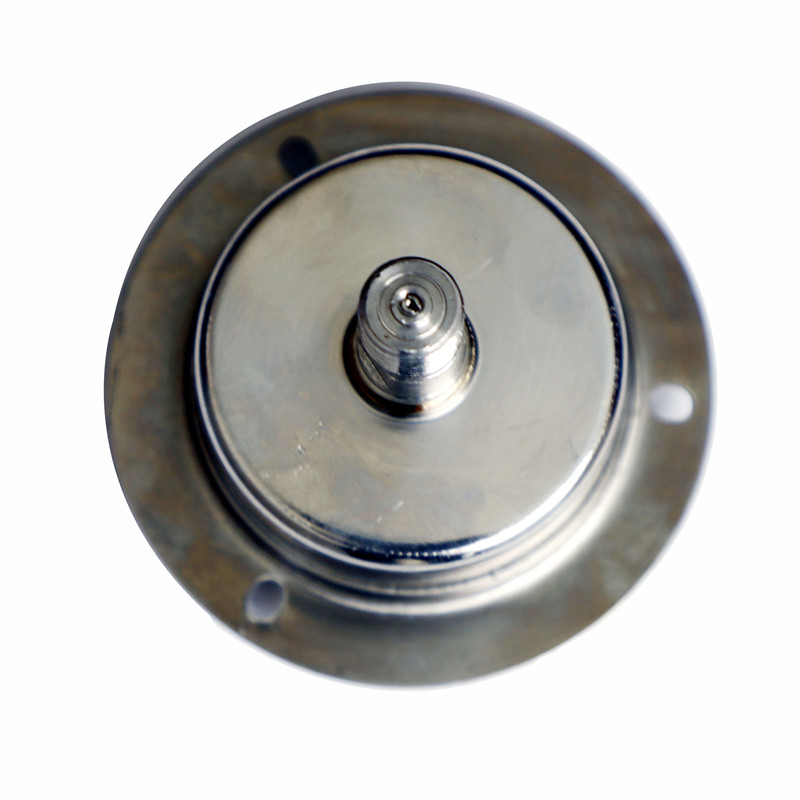

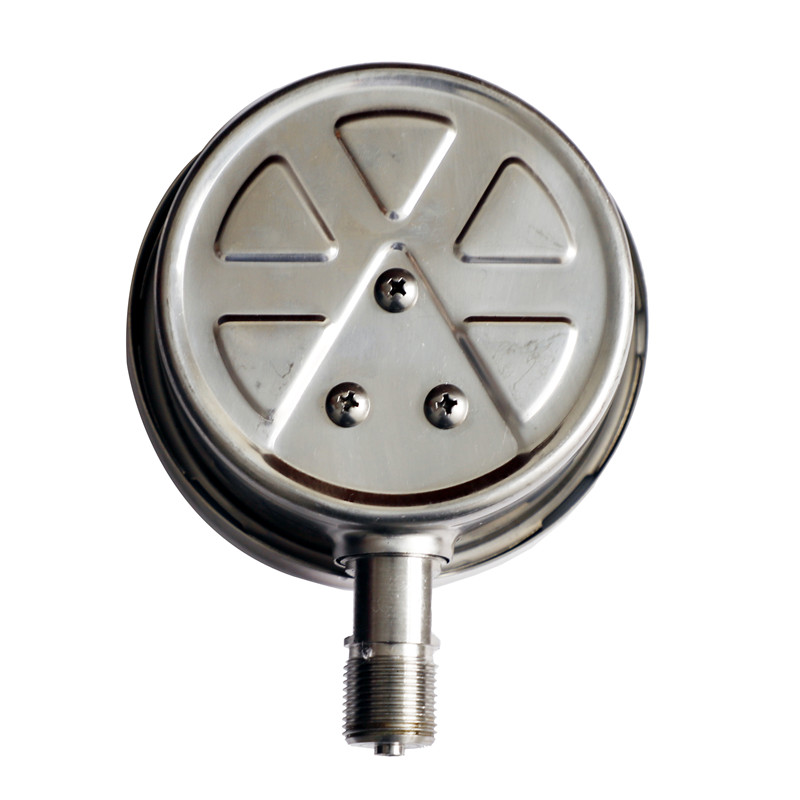

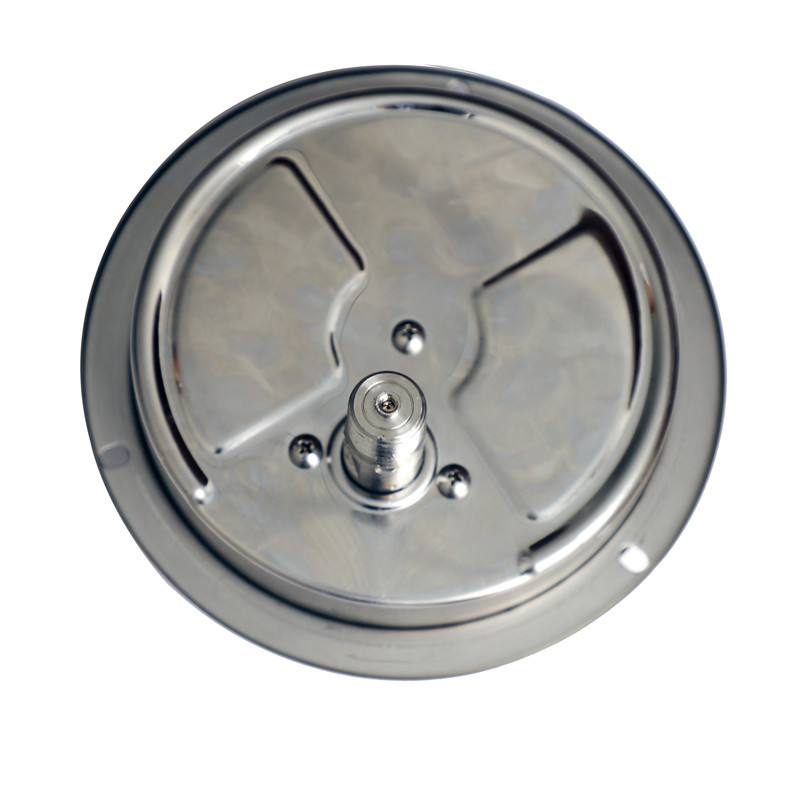

耐震不銹鋼壓力表Y-40B/50B/60B /75B/100B/150B-Z
耐震不銹鋼壓力表在表體內充裝阻尼液并且加裝阻尼裝置，使壓力表起到減震、抗震的作用，適應劇烈振動環境，耐受脈動介質及沖擊載荷。耐震不銹鋼壓力表全部采用不銹鋼材料制造，主要零件采用不銹鋼SUS316L材料，適用于有腐蝕性氣體環境，可檢測腐蝕性較強介質的壓力或真空，壓力表指示穩定清晰。廣泛應用于石油、化工、機械、冶金等工業部門壓力測量。
耐震不銹鋼壓力表型號命名；
耐震不銹鋼壓力表技術參數:
型號
Y-40B-Z
Y-50B-Z
Y60B-Z
Y-75B-Z
Y-100B-Z
Y-150B-Z
公稱直徑
￠40
￠50
￠60
￠75
￠100
￠150
接頭螺紋
M10×1；M14×1.5；M20×1.5；G1/4；G3/8；G1/2；
精度等級(%)
2.5
1.6
測量范圍(Mpa)
－0.1~0；
－0.1~0．06；—0.1~0．15；—0.1~0．3；—0.1~0．5；—0.1~0．9；
—0.1~１．５；—0.1~2.4；
0~0．1；0~0．16；0~0．25；0~0．4；0~0．6；0~1.0；0~1.6；0~2.5；0~4.0；0~6.0；0~10；0~16；0~25；0~40；0~60；0~100；0~160；
使用環境溫度(℃)
-25℃~70℃；-40℃~70℃
結構形式
徑向無邊；軸向無邊（Ｚ）；軸向帶前邊（ZQ）
徑向帶后邊(T)；徑向帶前邊（TQ）；卡箍安裝（U）
抗震等級
V．H．4
執行標準
JB/T1226--2001
防護等級
IP65
表殼材質
304SS
接頭材質
304SS；316L
鈦合金；蒙乃爾
安裝形式及外形尺寸：
型號
結構形式
外形尺寸mm
A
B
C
D
d
D1
d0
G
M
Y-40B-Z
徑向無邊
19
25
8.5
/
/
/
/
M10 X1
Y-40ZB-Z
軸向無邊
19
25
8.5
/
/
/
/
Y-50B-Z
徑向無邊
29
24
9
50
/
/
/
/
G1/4
Y-50TB-Z
徑向帶后邊
29
24
9
60
68
3.4
/
Y-50TQB-Z
徑向帶前邊
29
28
11
60
68
3.4
/
Y-50ZB-Z
軸向無邊
29
24
0
/
/
/
/
Y-50ZQB-Z
軸向帶前邊
29
24
0
60
68
3.4
16
Y-60B-Z
徑向無邊
31
32
14
60
/
/
/
/
14X1.5
Y-60TQB-Z
徑向帶前邊
31
32
14
75
85
3.4
/
Y-60TB-Z
徑向帶后邊
31
32
15
75
85
3.4
/
Y-60ZB-Z
軸向無邊
30
32
0
/
/
/
/
Y-60ZQB-Z
軸向帶前邊
30
32
0
75
85
3.4
19
Y-75B-Z
徑向無邊
24
30
12
75
/
/
/
/
G3/8
Y-75TB-Z
徑向帶后邊
24
30
12
90
102
5.5
/
Y-75ZB-Z
軸向無邊
24
30
10
/
/
/
/
Y-75ZQB-Z
軸向帶前邊
24
30
10
90
102
5.5
15
Y-100B-Z
徑向無邊
44
45
18
100
/
/
/
/
20X1.5
Y-100TQB-Z
徑向帶前邊
44
45
18
118
118
5.5
/
Y-100TB-Z
徑向帶后邊
44
46
19
118
118
5.5
/
Y-100ZB-Z
軸向無邊
43
45
34
/
/
/
/
Y-100ZQB-Z
軸向帶前邊
43
45
34
118
118
5.5
25
Y-150B-Z
徑向無邊
50
47
19
149
/
/
/
/
20X1.5
Y-150TQB-Z
徑向帶前邊
50
47
19
165
182
5.5
/
Y-150TB-Z
徑向帶后邊
50
48
20
165
182
5.5
/
Y-150ZB-Z
軸向無邊
51
47
55
/
/
/
/
Y-150ZQB-Z
軸向帶前邊
51
47
55
165
182
5.5
25
A
B
C
D
K
F
H
h
M
Y-50UB-Z
卡箍安裝
29
24
0
50
35
55
32
20
G1/4
Y-60UB-Z
卡箍安裝
30
32
0
60
46
67
36
20
14X1.5
Y-75UB-Z
卡箍安裝
24
30
10
75
62
82
35
25
G3/8
Y-100UB-Z
卡箍安裝
43
45
34
100
69
109
44
38
20X1.5
Y-150UB-Z
卡箍安裝
51
47
55
150
107
160
45
40
20X1.5
注：連接螺紋可按要求訂貨
使用與訂貨須知：
主要零部件如選用蒙乃爾或者鈦合金，請?jiān)谟嗀洉r(shí)注明，否則默認為316L材料為主要材料。
不銹鋼耐震壓力表不適用于外界有氧、氯、硝酸和過氯化氫等強氧化劑環境。
訂貨請說明名稱、型號及測量范圍。使用中因環境溫度過高，儀表指示值不回零位，可用細針在儀表橡皮塞上通一小孔，使儀表內腔與大氣相通即可。
