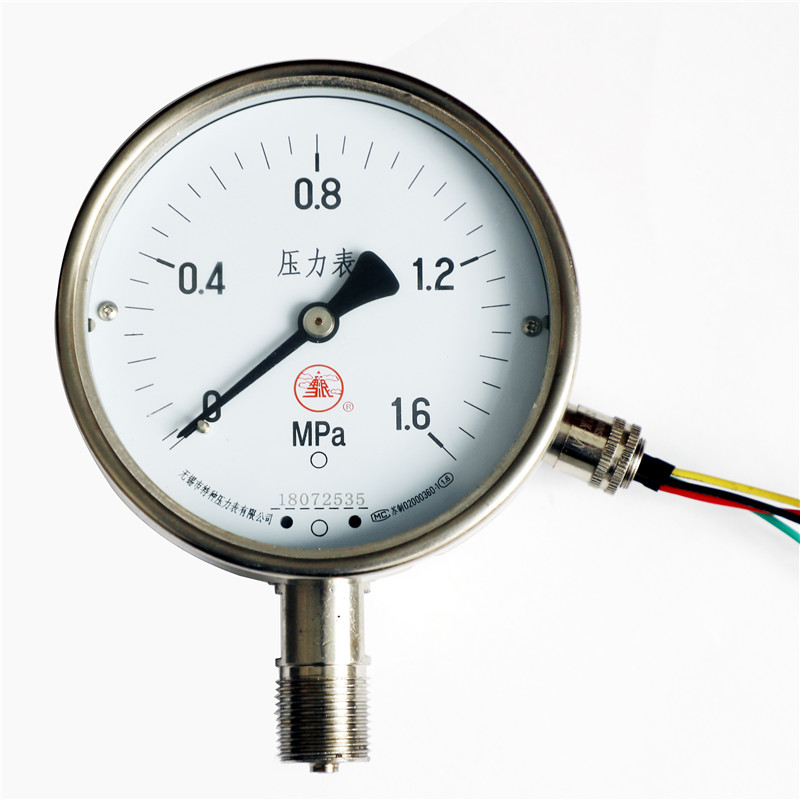

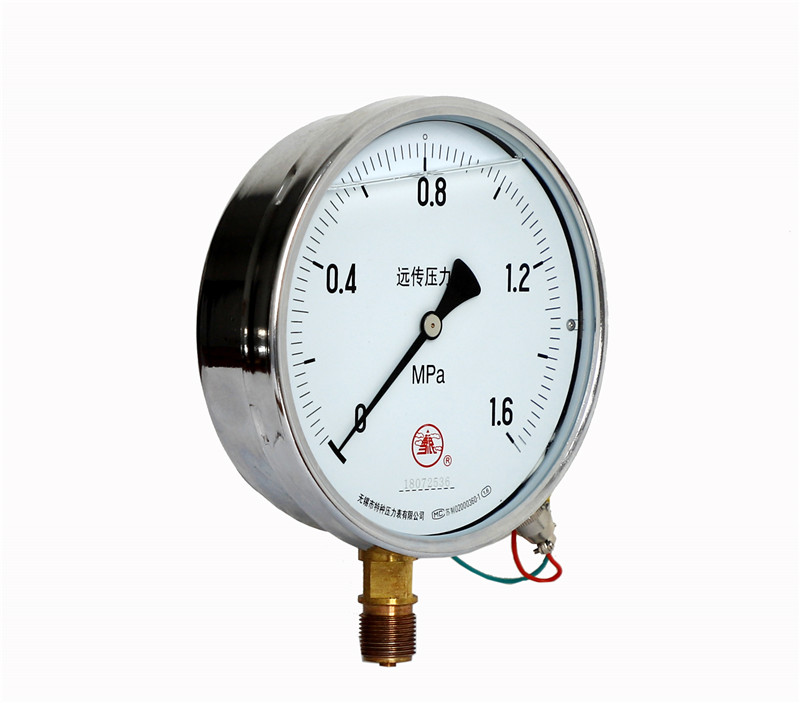

電阻遠傳壓力表YTZ-150

         電阻遠傳壓力表適用于測量對銅及銅合金不起腐蝕作用的液體，氣體和蒸汽的壓力。電阻信號輸出傳至二次儀表上，可以實現現場就地指示壓力以便于現場工藝檢查，還可以實現遠距離集中控制和調節。

結構原理

儀表由一個彈簧管壓力表和一個滑線電阻式發送器等組成。

儀表機械部分的作用原理與一般彈簧管壓力表相同。由于電阻發送器系設置在齒輪傳動機構上，因此當齒輪傳動機構中的扇形齒輪軸產生偏轉時，電阻發送器的轉臂(電刷)也相應地得以偏轉，由于電刷在電阻器上滑行，使得被測壓力值的變化變換為電阻值的變化，從而傳至

二次儀表上，指示出相應的壓力值。

技術參數

精度等級：1。6級

使用工作溫度：-40℃~70℃；

工作環境振動頻率不大于25Hz，振幅不大于1mm；
電氣參數
電阻滿量程：0-400Ω
起始電阻值：≤20Ω
滿上限電阻值：≤360Ω
接線端外加電壓：≤6V
型號

外形尺寸
